1
Hubraum
500
2
Jahr
2005
3
Ausstattung
500 / 600 XC SP EDGE / M-10
4
Ersatzteilkatalog

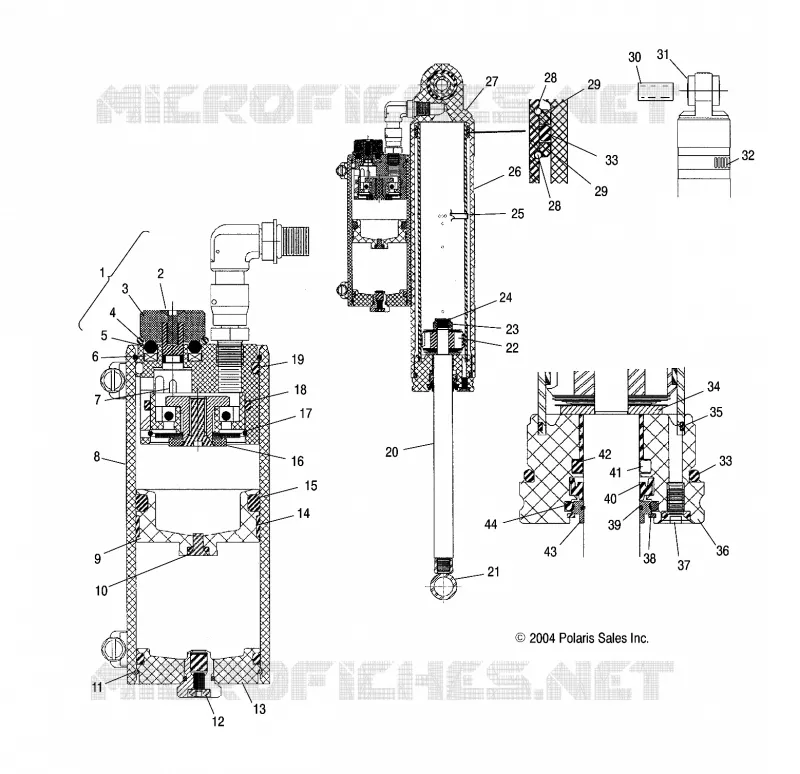

SCHOCK (REAR TRACK)(EDGE)
5
Explosionszeichnung
Ersatzteilkatalog
SCHOCK
von
SCHOCK (REAR TRACK)(M-10)(ACE)
SCHOCK (REAR TRACK)(EDGE)
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
29
30
31
32
19
19
34
35
36
37
37
38
39
40
41
42
43
44
-
Shock Rear Track PSCA [Incl. All]
7042212
Nicht verfügbar
-
RESERVOIR ASM W/GROOVE [No Longer Available] (Incl. 1-17)
1500329
Nicht verfügbar
1
Asm. Campression Damping Housing [Incl. 4-9 20 21]
1500555
Nicht verfügbar
2
SCREW
1500223
Nicht verfügbar
3
Knob 8 Click
1500521
Nicht verfügbar
4
O-RING
1500253
Nicht verfügbar
5
BALL-AIR VALVE
1500226
Nicht verfügbar
6
SPRING-AIR VALVE
1500225
Nicht verfügbar
7
DRUM COMP.
1500254
Nicht verfügbar
8
RESERVOIR W/GROOVE [No Longer Available]
1500325
Nicht verfügbar
9
PISTON FLOAT ASM.
1500235
Nicht verfügbar
10
SCREW ASSEMBLY: [FLAT HEAD SOCKET CAP #10-24 X 0.375 TLG] STEEL BLACK OXIDE COMPLETE
1500161
27,75€ Einzelpreis inkl. MwSt.
11
RETAINING RING: WIRE [0.062 CS X 1.850 ID] 17-7 SS
1500236
14,18€ Einzelpreis inkl. MwSt.
12
SCREW Substituted by 1500019
1500232
2,20€ Einzelpreis inkl. MwSt.
13
Cap Reservoir End
1500514
Nicht verfügbar
14
BEARING EXTERNAL
1500230
Nicht verfügbar
15
SEAL O-RING
1500229
Nicht verfügbar
16
PLATE DAMPING 4-HOLE
1500324
Nicht verfügbar
17
RING RETAINING
1500233
Nicht verfügbar
18
O-RING
1500227
Nicht verfügbar
19
SEAL O-RING
1500228
Nicht verfügbar
20
SHAFT .62X8.35TLG 1.15SHLG
1500322
Nicht verfügbar
21
EYELET
1500302
Nicht verfügbar
22
Piston
1500489
Nicht verfügbar
22
DAMPER PISTONRING FOX
1500002
Nicht verfügbar
23
PLATE BACK UP
1500015
Nicht verfügbar
24
NUT-LOCK
1500016
18,92€ Einzelpreis inkl. MwSt.
25
VALVE CHECK NBR DURO A 90
1500306
Nicht verfügbar
26
BODY ASM INNER P.S.
1500331
Nicht verfügbar
27
Asm. Body [Incl. 1]
1500480
Nicht verfügbar
28
WIRE RETAINING RING
1500097
8,16€ Einzelpreis inkl. MwSt.
29
COLLAR ALUM
1500336
Nicht verfügbar
30
SLEEVE .56X.81X1.28
1500311
Nicht verfügbar
31
BUSHING
1500307
13,01€ Einzelpreis inkl. MwSt.
32
Clamp Hose
1500565
Nicht verfügbar
33
SEAL O-RING
1500228
Nicht verfügbar
34
PLATE TOP OUT
1500017
Nicht verfügbar
35
O-Ring
1500459
Nicht verfügbar
36
Asm. Bearing [Incl. 35-46]
1500553
Nicht verfügbar
37
O-RING DRUM OUTER
1500022
Nicht verfügbar
37
SCREW-#10-24X.375 800-10-000
1500295
Nicht verfügbar
38
Ring Snap Internal
1500552
Nicht verfügbar
39
O-Ring
1500554
Nicht verfügbar
40
U-CUP
1500256
Nicht verfügbar
41
O-Ring
1500549
Nicht verfügbar
42
Bearing
1500260
Nicht verfügbar
43
Scraper F.I.S.T.
1500550
Nicht verfügbar
44
O-Ring
1500551
Nicht verfügbar

Auf dieser Seite finden Sie die detaillierte :label POLARIS-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-POLARIS-Teilenummer zu finden.


Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
