1
Hubraum
500
2
Jahr
2002
3
Ausstattung
500 MAGNUM VL HDS - A02CD50FB
4
Ersatzteilkatalog
KÜHLSYSTEM
5

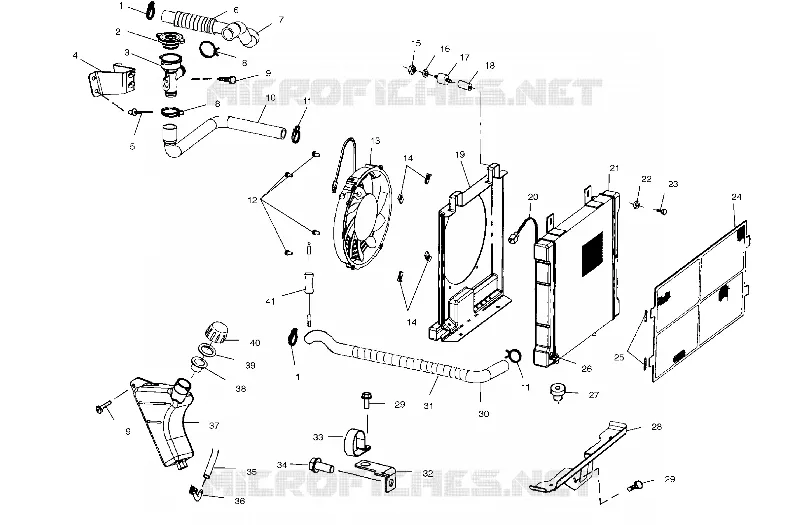

Explosionszeichnung
Ersatzteilkatalog
DECALS
von
ANTRIEBSWELLE
KÜHLSYSTEM
1
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
1
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
1
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
1
2
2
3
3
3
3
4
4
5
6
6
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
1
2
2
3
3
3
3
4
4
5
6
6
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
1
CLAMP HOSE 1.25 WORM DRIVE
7080696
9,53€ Einzelpreis inkl. MwSt.
2
Cap Pressure
1240044
1240508
87,19€ Einzelpreis inkl. MwSt.
3
FILLER-REMOTE COOLANT
5433364
69,40€ Einzelpreis inkl. MwSt.
4
BRKT REMOTE COOLANT FILL
5243505067
5,53€ Einzelpreis inkl. MwSt.
5
RIVET-3/16-.090-.290
7661637
2,37€ Einzelpreis inkl. MwSt.
6
Flexguard
5433948
Nicht verfügbar
7
Hose Engine Upper
5411794
Nicht verfügbar
8
Clamp [If built before 11/01/04]
7080827
1,89€ Einzelpreis inkl. MwSt.
9
SCR-10-24X1/2 PHTXTRIRD SEMS-Y
7512084
2,37€ Einzelpreis inkl. MwSt.
10
Hose Neck Filler
5411632
Nicht verfügbar
11
Clamp Roto Clip
7080826
Nicht verfügbar
12
Screw
7517659
Nicht verfügbar
13
Asm. Fan and Motor
2410123
Nicht verfügbar
14
U-Clip
7670111
Nicht verfügbar
15
NUTSERT-1/4-20 HEX .165 GRIP
7547069
7,91€ Einzelpreis inkl. MwSt.
16
WASHER [INTL]
7558301
2,37€ Einzelpreis inkl. MwSt.
17
MOUNT RUBBER
3110032
Nicht verfügbar
18
Spacer
5132648
Nicht verfügbar
19
Shroud Fan
5433059
Nicht verfügbar
20
Sensor Thermal w/Harness
4010161
Nicht verfügbar
21
Radiator
1240045
644,83€ Einzelpreis inkl. MwSt.
22
WASHER(10)
7552605
Nicht verfügbar
23
BOLT
7512113
7,91€ Einzelpreis inkl. MwSt.
24
Cover Radiator w/Mesh
5433317
Nicht verfügbar
25
O-Ring
5410607
Nicht verfügbar
26
O-Ring
5411633
Nicht verfügbar
26
Valve Plastic Radiator/Cooler Drain
7052296
Nicht verfügbar
27
BUSHING-MOUNT LOWER RADIATOR
5410584
Nicht verfügbar
28
Bracket Radiator Lower
5244687067
Nicht verfügbar
29
SCR-1/4-20X5/8 TAP/R-Y
7517386
2,37€ Einzelpreis inkl. MwSt.
30
Hose Engine Lower
5411694
Nicht verfügbar
31
Guard Hose
5521511
Nicht verfügbar
32
BRACKET-COOLANT HOSE MOUNT BLK
5244064067
Nicht verfügbar
33
Clamp Hose
7080807
14,18€ Einzelpreis inkl. MwSt.
34
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Nicht verfügbar
35
HOSE [BULK SVC]
84500031525
Nicht verfügbar
36
FITTING-1/8-27 BARBED 90 DEG
7052065
12,26€ Einzelpreis inkl. MwSt.
37
Tank Surge
5433410
Nicht verfügbar
38
PLUG-CAP 9X(GREEN) FLEX TEMP
5433774
11,97€ Einzelpreis inkl. MwSt.
39
GASKET-OVERFLOW CAP
5810279
4,75€ Einzelpreis inkl. MwSt.
40
CAP-OVER FLOW BOTTLE DRILLED
5430743
11,97€ Einzelpreis inkl. MwSt.
41
Breaker Circuit 10 AMP
4010369
58,99€ Einzelpreis inkl. MwSt.

Auf dieser Seite finden Sie die detaillierte :label POLARIS-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-POLARIS-Teilenummer zu finden.


Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
