1
Hubraum
500
2
Jahr
2002
3
Ausstattung
500 MAGNUM VL HDS - A02CD50FB
4
Ersatzteilkatalog
Querlenkern
5

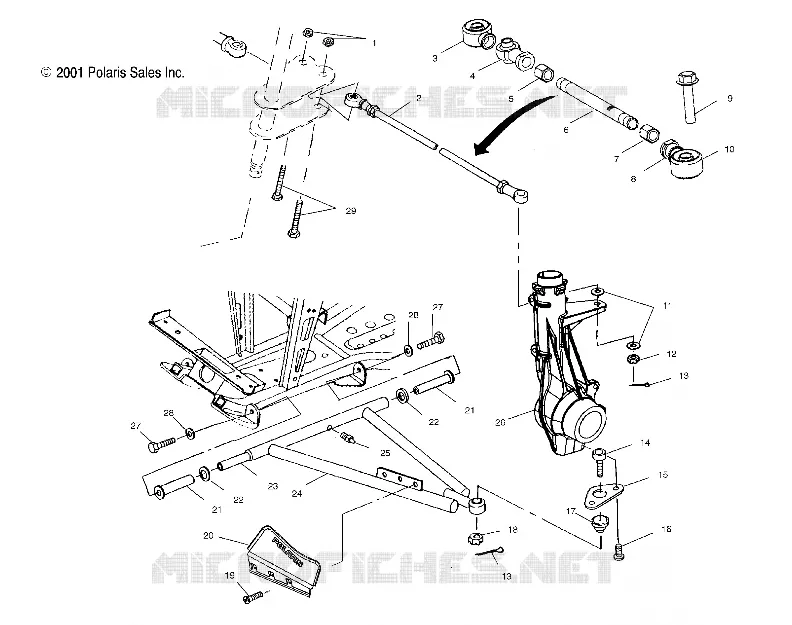

Explosionszeichnung
Ersatzteilkatalog
VORDERRAD
von
KONTROLLEN
Querlenkern
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
24
25
26
27
27
28
28
29
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
24
25
26
27
27
28
28
29
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
24
25
26
27
27
28
28
29
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
1
NUT-3/8-24(NYLOK)-Y
7542439
2,37€ Einzelpreis inkl. MwSt.
2
Asm. Tie Rod [Incl. 3-9]
1820805
105,95€ Einzelpreis inkl. MwSt.
3
Boot Seal Rod End
5411291
14,66€ Einzelpreis inkl. MwSt.
4
Rod End
7061034
7061139
64,86€ Einzelpreis inkl. MwSt.
5
NUT-1/2-20 HX JM-Y
7542711
4,75€ Einzelpreis inkl. MwSt.
6
Tie Rod
5020926
53,23€ Einzelpreis inkl. MwSt.
7
NUT-1/2-20 LH JAM
7547028
Nicht verfügbar
8
ROD END [INCL. 1]
7061054
7061138
59,45€ Einzelpreis inkl. MwSt.
9
BOLT-M10X1.25X57 HX WASH HD Substituted by 7517909 (If built after 8/16/99)
7517674
7517909
9,53€ Einzelpreis inkl. MwSt.
10
BOOT SEAL ROD END
5411920
13,61€ Einzelpreis inkl. MwSt.
11
WASHER-FL 10.7X21.9X2.5-Y
7556099
3,15€ Einzelpreis inkl. MwSt.
12
NUT CASTLE(10)
7546904
Nicht verfügbar
13
PIN COTTER
7661203
2,37€ Einzelpreis inkl. MwSt.
14
BALL-JOINT 52 DEG ATV (If built after 11/01/00)
7080927
7061306
134,77€ Einzelpreis inkl. MwSt.
15
BRACKET-BALL JOINT
5211121
41,40€ Einzelpreis inkl. MwSt.
16
SCR-1/4-20X5/8 FL HX SOC CP-Y
7512284
2,37€ Einzelpreis inkl. MwSt.
17
BOOT RUBBER
5410548
Nicht verfügbar
18
NUT-3/8-24 HX CA GR5-Y
7542438
3,15€ Einzelpreis inkl. MwSt.
19
SCR-10-24X1/2 PHTXTRIRD SEMS-Y
7512084
2,37€ Einzelpreis inkl. MwSt.
20
Shield CV Joint LH
5433927070
23,24€ Einzelpreis inkl. MwSt.
20
Shield CV Joint RH
5433928070
5435029-070
43,36€ Einzelpreis inkl. MwSt.
21
Bushing A-Arm Long
5434551
9,94€ Einzelpreis inkl. MwSt.
22
BUSHING A-ARM SPACER(10)
5020677
15,37€ Einzelpreis inkl. MwSt.
23
SHAFT A-ARM
5020681
5133806
52,04€ Einzelpreis inkl. MwSt.
24
Kit A-Frame RH
2201610
172,95€ Einzelpreis inkl. MwSt.
24
Kit A-Frame LH
2201609
156,26€ Einzelpreis inkl. MwSt.
25
FITTING LUBRICATION
7080433
2,37€ Einzelpreis inkl. MwSt.
26
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Nicht verfügbar
27
SCREW
7512492
2,37€ Einzelpreis inkl. MwSt.
28
WASHER-SPRING-LOCK
7552603
1,80€ Einzelpreis inkl. MwSt.
29
SCREW
7515415
2,37€ Einzelpreis inkl. MwSt.

Auf dieser Seite finden Sie die detaillierte :label POLARIS-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-POLARIS-Teilenummer zu finden.


Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
